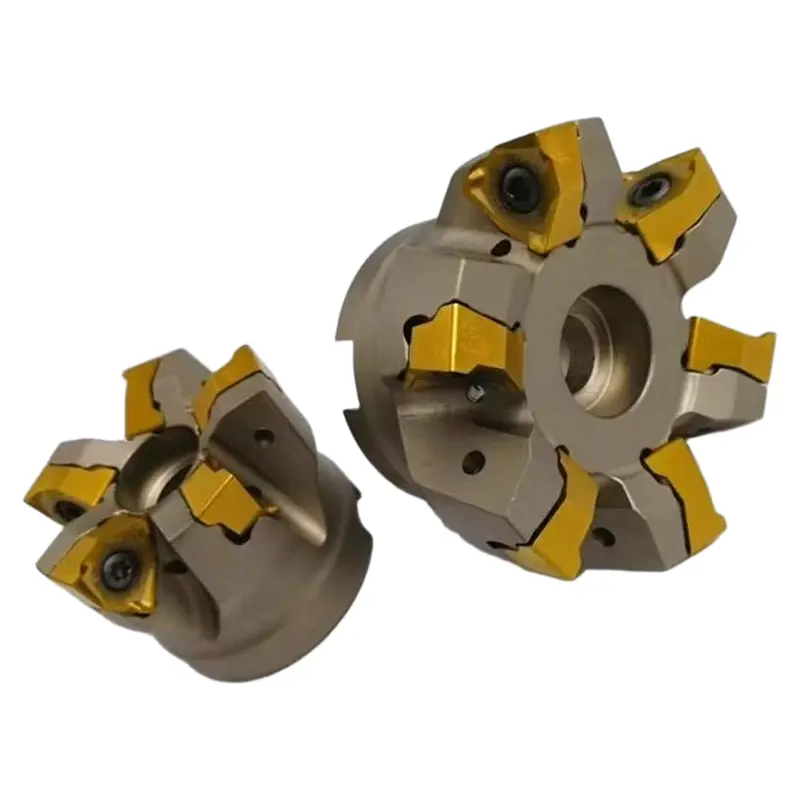

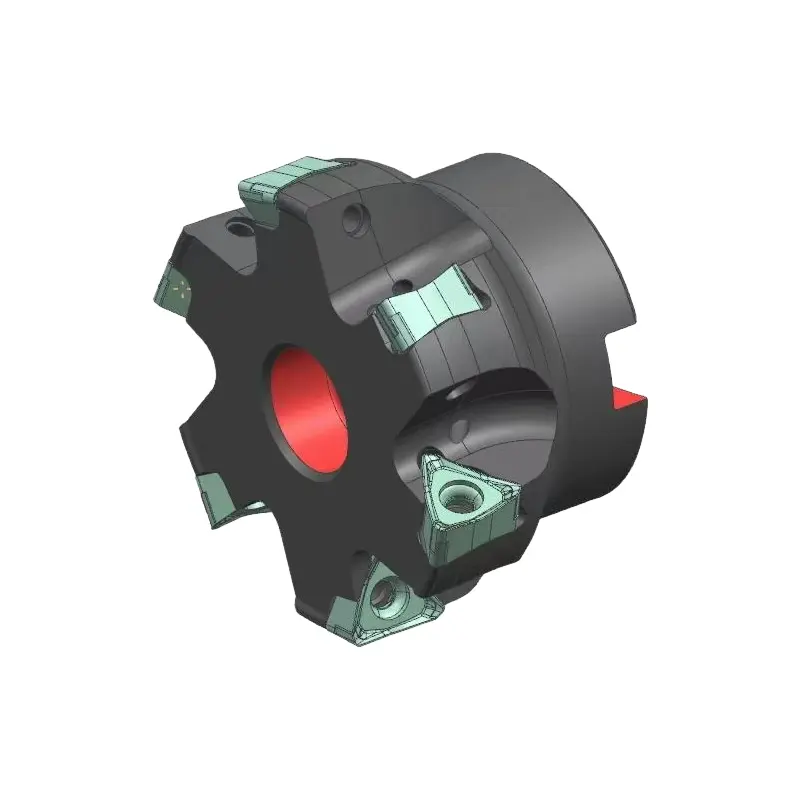

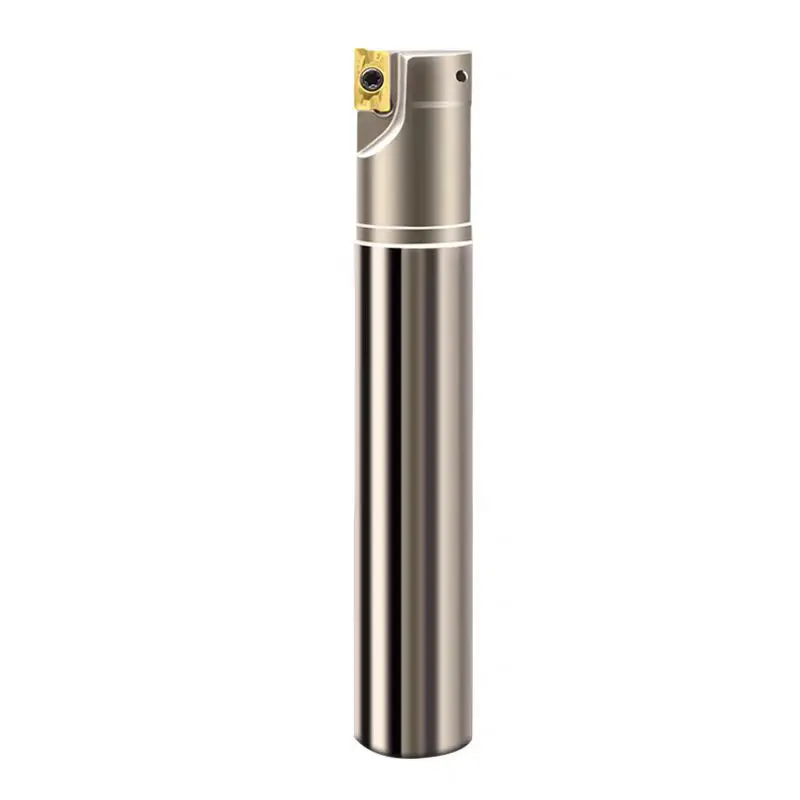

Máy nghiền vai vuông

Là nhà sản xuất và nhà cung cấp Trung Quốc, Máy nghiền vai vuông góc 90° của wangdefu lý tưởng cho khối động cơ, bệ máy, khoang khuôn và các bộ phận composite để đảm bảo độ ổn định, độ chính xác và khả năng thích ứng đa vật liệu. Các giải pháp phay có độ chính xác cao, hiệu quả cao cho các ứng dụng ô tô, hàng không vũ trụ, dụng cụ và máy móc nói chung.

Ưu điểm của dao của chúng tôi là gì?

Hình học chính xác 90° + Cấu trúc cốt thép

Góc chính nghiêm ngặt 90°, thân dụng cụ chính xác và vị trí hạt dao đảm bảo độ vuông góc của vai 30μm và độ phẳng 0,008mm.

Thân bằng thép hợp kim cường độ cao được rèn, xử lý nhiệt để tăng độ cứng. Khóa hạt dao kiểu đuôi khớp hoặc nêm đảm bảo kẹp ổn định và ngăn ngừa độ lệch khi cắt sâu và phay gián đoạn.

Hình học đa sáo & tối ưu hóa

Tùy chọn bước răng: L (thô), M (trung bình), H (mịn). Cao độ mịn làm tăng hiệu quả sử dụng thức ăn; bước thô cải thiện khả năng thoát phoi.

Góc xoắn 30°–45° với góc cào dương kép giúp giảm 30% lực cản cắt, khoảng cách giữa các răng không đều nhau giúp hạn chế rung động.

Hạt dao hai mặt vuông cung cấp 8 lưỡi cắt; các cạnh hoàn thiện đạt Ra 1,6μm, một số biến thể chính xác đạt Ra 0,8μm.

Khả năng tương thích với mọi vật liệu + Lớp phủ nâng cao

Hạt dao có sẵn bằng cacbua, gốm, CBN. Cacbua thích hợp cho thép, gang, nhôm; gốm và CBN chuyên dùng cho thép cứng và gang nguội.

Lớp phủ: TiAlN, TiCN hoặc CVD MT-TiCN+Al₂O₃, mang lại khả năng chịu nhiệt độ cao, chống bám dính và tuổi thọ dụng cụ dài hơn >40%.

Tích hợp đa chức năng + Thích ứng linh hoạt

Kết hợp phay mặt, phay cạnh, phay rãnh và phay chìm trong một dụng cụ, giảm việc thay đổi và thiết lập dụng cụ, nâng cao hiệu suất 68–140%.

Các rãnh xoắn ốc rộng và sâu đảm bảo thoát phoi trơn tru. Hỗ trợ làm mát bên trong / bên ngoài.

Tương thích với trục BT, HSK, Capto, máy phay CNC, trung tâm gia công và dây chuyền sản xuất tự động. Thiết kế có thể lập chỉ mục giúp giảm chi phí thay thế hạt dao.

Thông số sản phẩm cốt lõi

Chúng ta có thể sử dụng Dụng cụ Phay ở đâu?

Sản xuất ô tô: Bậc khối động cơ và bề mặt lắp vỏ hộp số. Sử dụng Máy phay đầu vai vuông chất lượng của Wangdefu, hình dạng vai 90° một đường chuyền có thể đạt được độ vuông góc ≤0,015mm, giảm 50% thời gian gia công và duy trì tỷ lệ phế liệu <0,5%. Được các nhà sản xuất và nhà cung cấp ở Trung Quốc tin cậy để sản xuất hiệu quả cao.

Sản xuất khuôn mẫu: 45 thành bên khuôn thép và khuôn chèn bên trong phay thô/hoàn thiện. Tuổi thọ dụng cụ cắt khô lên đến 3 giờ, dài hơn gấp 3 lần so với dụng cụ thông thường mà không cần đánh bóng lần thứ hai. Nhiều nhà máy sản xuất khuôn mẫu của Trung Quốc dựa vào các công cụ Wangdefu để có độ chính xác và độ tin cậy nhất quán.

Hàng không vũ trụ: Phay cạnh các bộ phận composite và bề mặt bậc thang của các bộ phận kết cấu kim loại. Thiết kế nhiều me đảm bảo khả năng loại bỏ vật liệu cao và độ ổn định dưới các phần nhô ra dài, không có gờ và không bị tách lớp. Thích hợp cho các nhà máy và nhà cung cấp cần giải pháp gia công hiệu suất cao.

Máy móc thông dụng: Bề mặt bậc thang và các rãnh vuông góc trong thân bơm, thân van và hộp số. Tích hợp nhiều hoạt động, giảm chi phí sản xuất >30%, được các nhà sản xuất và nhà cung cấp máy ở Trung Quốc áp dụng rộng rãi.

Thông số cắt được đề xuất

Mẹo: Đối với các bộ phận có thành mỏng hoặc khoang sâu, hãy giảm bước tiến và độ sâu. Điều chỉnh các thông số theo độ cứng của máy và cấu trúc phôi. Liên hệ với nhóm kỹ thuật Wangdefu để có giải pháp tùy chỉnh cho những vật liệu khó.
