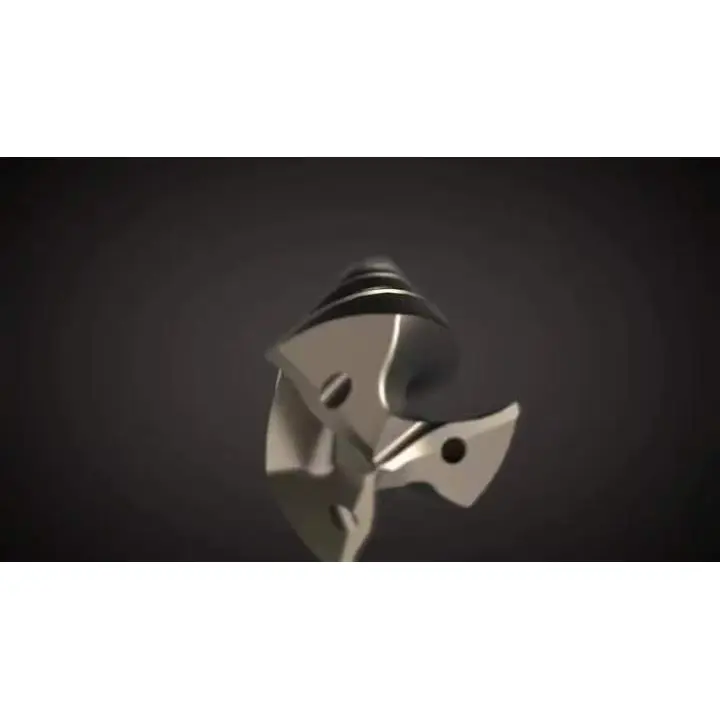

Mũi khoan cacbua làm mát bên trong ba sáo

Mũi khoan cacbua làm mát bên trong ba sáo là gì?

Mũi khoan cacbua làm mát bên trong ba me là mũi khoan siêu hợp kim với me xoắn ba và các kênh làm mát bên trong được thiết kế để gia công định vị lỗ có độ chính xác cao. Làm mát bên trong giúp giảm nhiệt độ dụng cụ ở tốc độ cao và kéo dài tuổi thọ dụng cụ trong khi vẫn duy trì độ chính xác của lỗ khoan và độ bóng bề mặt.

Ưu điểm công nghệ cốt lõi

Mũi khoan cacbua làm mát bên trong ba me của chúng tôi được thiết kế để mang lại độ chính xác, độ cứng và hiệu suất ổn định cao trong các nhiệm vụ gia công phức tạp, mang lại những cải tiến đáng kể so với máy khoan hai me truyền thống.

1. Thiết kế ba sáo + Thân máy chắc chắn – Đột phá kép về độ cứng và độ chính xác

Được chế tạo bằng cacbua submicron, độ dày lõi khoan đạt 20–25% đường kính mũi khoan, độ bền uốn ≥3200 MPa, mang lại độ cứng cao hơn 30% so với mũi khoan hai me thông thường.

Thiết kế ba sáo cân bằng phân bổ tải trọng cắt đều, giảm độ rung 60%. Độ chính xác định tâm đảm bảo độ lệch độ thẳng <0,02mm/100mm, với độ trụ và độ tròn vượt trội.

Góc điểm 140° được tối ưu hóa và các cạnh chéo được mài giũa giúp giảm 30% lực cắt dọc trục, cho phép gia công trực tiếp mà không cần lỗ thí điểm, phù hợp với các bề mặt nghiêng 0°–30° và các lỗ giao nhau.

2. Chất làm mát bên trong áp suất cao + Thoát phoi hiệu quả – Không tắc nghẽn

Các kênh làm mát xuyên suốt cung cấp chất làm mát ở áp suất 15–30 MPa trực tiếp đến lưỡi cắt, cải thiện khả năng tản nhiệt lên 50% và ngăn chặn sự bám dính của phoi.

Máy cắt phoi nông ba rãnh, có góc xoắn 28°–32°, bẻ phoi thành các mảnh ngắn. So với máy khoan hai lưỡi, Mũi khoan cacbua làm mát bên trong ba sáo cải thiện tốc độ loại bỏ chip lên 40%.

Tỷ lệ sâu trên đường kính (L/D) hỗ trợ lên tới 8D, cho phép gia công lỗ sâu mà không gặp rủi ro tắc nghẽn.

3. Lớp phủ đa lớp + Khả năng thích ứng vật liệu - Tuổi thọ dài hơn và hiệu quả cao hơn

Các lớp phủ hiện có bao gồm TiAlN, TiCN và PVD nhiều lớp gốc Altin, có độ cứng HV2200+ và khả năng chống oxy hóa lên tới 1150°C.

Vật liệu thân dụng cụ có thể được tùy chỉnh cho gang, thép, hợp kim nhiệt độ cao, v.v., kéo dài tuổi thọ của me đơn thêm 30% và tăng tốc độ tiến dao lên 20%, cải thiện năng suất tổng thể lên 30%.

4. Sản xuất chính xác + Khả năng tương thích rộng – Lý tưởng cho sản xuất hàng loạt

Độ đảo lưỡi cắt ≤0,01mm, dung sai đường kính ±0,03mm, độ nhám bề mặt Ra1,6–3,2μm.

Tương thích với các trung tâm gia công, dây chuyền sản xuất chuyên dụng, cán thẳng, côn Morse, giao diện BT/HSK. Hỗ trợ các hoạt động xuyên lỗ, lỗ mù và doa; kích thước không chuẩn có sẵn theo yêu cầu.

Thông số sản phẩm cốt lõi

Thông số cắt được đề xuất

Ghi chú

Đối với L/D >8D, hãy áp dụng “chiến lược cắt lớp + khe hở chip”.

Sử dụng góc cào lớn cho vật liệu dính.

Giữ chất làm mát sạch để tránh tắc nghẽn kênh bên trong.

Ứng dụng điển hình

Sản xuất ô tô Sử dụng Mũi khoan cacbua làm mát bên trong ba me, các lỗ giao nhau φ10 mm 5D được gia công ở tốc độ cắt 80 m/phút với tốc độ tiến dao là 0,15 mm/vòng. Tuổi thọ của một dụng cụ vượt quá 3.500 lỗ, với độ lệch lỗ được kiểm soát trong phạm vi <0,02 mm, đáp ứng đầy đủ các yêu cầu lắp ráp chính xác.

Thiết bị năng lượng Vòng bi xoay năng lượng gió 42CrMoV lỗ sâu (φ39mm, sâu 280mm), hệ thống làm mát áp suất cao, tốc độ cắt 135 m/phút, tốc độ tiến dao 0,3 mm/vòng, thoát phoi liên tục, độ hoàn thiện bề mặt Ra1.6μm.

Sản xuất khuôn mẫu Thép khuôn SKD11 lỗ sâu 8D, thiết kế ba me cứng cáp + thoát phoi hiệu quả giúp chống rung và trầy xước, dung sai lỗ ±0,03mm, không cần đánh bóng thứ cấp.

Hàng không vũ trụ Các bộ phận bằng hợp kim titan lỗ nghiêng, chất làm mát áp suất cao giúp giảm nhiệt độ cắt, thiết kế định tâm ba me tránh lệch lỗ, hiệu suất gia công tăng 40% so với máy khoan hai me thông thường, đáp ứng các tiêu chuẩn chính xác cấp hàng không vũ trụ.
