Làm thế nào một máy cắt định hình phi tiêu chuẩn PCD có thể biến đổi gia công có độ chính xác cao

Tóm tắt bài viết: A máy tínhD Máy cắt tạo hình không chuẩnđược thiết kế cho các nguyên công gia công trong đó các dụng cụ cắt tiêu chuẩn không thể tái tạo hiệu quả các đường viền, bước, rãnh hoặc biên dạng đặc biệt phức tạp. Bằng cách kết hợp đầu dụng cụ PCD với thân cacbua, giải pháp dụng cụ tùy chỉnh này mang lại khả năng chống mài mòn tuyệt vời, độ ổn định kích thước, độ hoàn thiện bề mặt mịn và khả năng tạo hình một bước.Vương Đức Phủcung cấp các giải pháp công cụ PCD tùy chỉnh cho các ứng dụng đòi hỏi khắt khe trong sản xuất ô tô, hàng không vũ trụ, điện tử 3C và thiết bị y tế.

Mục lục

Máy cắt tạo hình phi tiêu chuẩn PCD là gì?

Tại sao PCD thích hợp cho việc tạo hình chính xác?

Thông số kỹ thuật chính và tùy chọn tùy chỉnh

Ưu điểm chính là gì?

Nó được sử dụng ở đâu?

Bạn nên chọn máy cắt phù hợp như thế nào?

Công cụ tùy chỉnh cải thiện hiệu quả sản xuất như thế nào?

Câu hỏi thường gặp

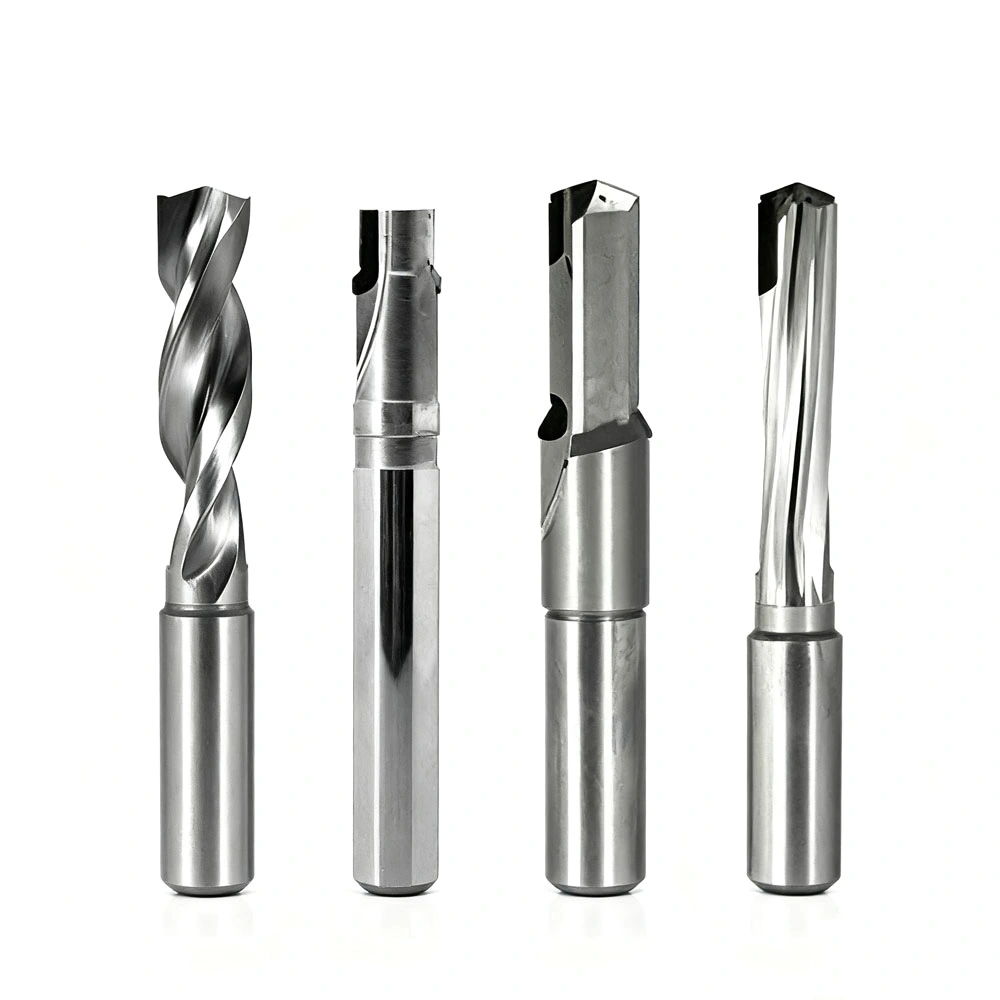

Máy cắt tạo hình phi tiêu chuẩn PCD là gì?

A Máy cắt tạo hình phi tiêu chuẩn PCDlà một công cụ cắt được thiết kế tùy chỉnh, được phát triển để gia công phôi có hình dạng phức tạp hoặc phi tiêu chuẩn. Không giống như dao phay ngón thông thường hoặc dao cắt đa năng, nó được thiết kế dựa trên các yêu cầu về đường viền, dung sai, vật liệu và sản xuất thực tế của một bộ phận cụ thể.

Công cụ này thường kết hợp mộtĐầu cắt kim cương đa tinh thể (PCD)với thân dụng cụ cacbua cường độ cao. Theo thông số kỹ thuật của sản phẩm, phần cắt PCD có thể đạt độ cứng xấp xỉ8000 HV, trong khi độ dẫn nhiệt của nó có thể đạt tới khoảng700 W/mK. Những đặc điểm này giúp duy trì độ ổn định tiên tiến, giảm mài mòn và tản nhiệt gia công hiệu quả.

Đối với các nhà sản xuất sản xuất các bộ phận có đường viền không đều, lỗ bậc, rãnh, bề mặt cong hoặc các cấu hình chuyên dụng khác, hình học tạo hình tùy chỉnh có thể loại bỏ nhiều giai đoạn gia công. Thay vì sử dụng một số công cụ để tái tạo dần hình dạng, một máy cắt tạo hình được thiết kế phù hợp có thể hoàn thành biên dạng dự kiến ​​chỉ trong một nguyên công gia công.

Để biết thêm thông tin về khả năng tạo công cụ tùy chỉnh, hãy xem các giải pháp công cụ tùy chỉnh không chuẩn từ Wangdefu.

Tại sao PCD thích hợp cho việc tạo hình chính xác?

Lựa chọn vật liệu có ảnh hưởng trực tiếp đến tuổi thọ dụng cụ, chất lượng bề mặt, tính nhất quán về kích thước và chi phí gia công. PCD đặc biệt hấp dẫn đối với các vật liệu kim loại màu và vật liệu mài mòn vì độ cứng và khả năng chống mài mòn cực cao của nó giúp duy trì lưỡi cắt ổn định trong chu kỳ sản xuất kéo dài.

Độ cứng cao và chống mài mòn

máy tínhD cứng hơn đáng kể so với cacbua thông thường. Điều này cho phép lưỡi cắt chống lại sự mài mòn dần dần trong quá trình gia công liên tục. Cạnh ổn định hơn có thể giúp nhà sản xuất duy trì độ chính xác về kích thước trong thời gian dài hơn và giảm tần suất thay thế dụng cụ.

Tản nhiệt hiệu quả

Sự tích tụ nhiệt có thể gây biến dạng nhiệt và ảnh hưởng tiêu cực đến độ chính xác gia công. PCD có tính dẫn nhiệt cao, cho phép nhiệt sinh ra ở vùng cắt tiêu tan nhanh chóng. Đặc tính này đặc biệt có giá trị khi gia công hợp kim nhôm và các vật liệu khác trong đó chất lượng bề mặt và độ ổn định kích thước là quan trọng.

Hoàn thiện bề mặt ổn định

Cạnh PCD sắc và chống mài mòn có thể tạo ra kết quả cắt sạch và nhất quán. Khi hình dạng dao được khớp chính xác với phôi, các bề mặt phức tạp có thể được tái tạo với ít thao tác phụ hơn.

Thông số kỹ thuật chính và tùy chọn tùy chỉnh

Bởi vì các công cụ tạo hình được phát triển theo từng phôi gia công riêng lẻ nên không có cấu hình phổ quát duy nhất. Kích thước và hình học của dụng cụ phải được xác định từ bản vẽ chi tiết, vật liệu gia công, thiết bị CNC, khối lượng sản xuất và dung sai yêu cầu.

Phương pháp tùy chỉnh này làm cho dụng cụ này không chỉ đơn thuần là một phụ kiện cắt. Nó trở thành một giải pháp gia công được thiết kế dựa trên hình dạng cuối cùng của bộ phận.

Ưu điểm chính của máy cắt tạo hình phi tiêu chuẩn PCD là gì?

1. Hình thành một bước

Ưu điểm đáng kể nhất là khả năng kết hợp nhiều yêu cầu tạo hình vào một công cụ chuyên dụng. Trong trường hợp quy trình thông thường có thể yêu cầu một số dao cắt và thay đổi dao, thì một dao cắt tạo hình tùy chỉnh có thể hoàn thành biên dạng mục tiêu trong một lần.

• Ít hoạt động gia công hơn
• Giảm tần suất thay đổi công cụ
• Chu kỳ sản xuất ngắn hơn
• Định vị tính năng nhất quán hơn
• Giảm sự phụ thuộc vào nhiều quy trình hoàn thiện

2. Tuổi thọ dụng cụ dài hơn

Độ cứng cao và khả năng chống mài mòn của PCD giúp duy trì hiệu suất cắt trong quá trình sản xuất lặp đi lặp lại. Tuổi thọ dụng cụ có thể sử dụng được lâu hơn có thể làm giảm sự gián đoạn của máy và đơn giản hóa việc lập kế hoạch sản xuất, đặc biệt đối với gia công khối lượng lớn.

3. Cải thiện chất lượng bề mặt

Hình học tiên tiến ổn định là điều cần thiết để tạo ra các bề mặt nhẵn. Cấu hình tạo hình tùy chỉnh có thể tái tạo chính xác đường viền được yêu cầu đồng thời giảm nguy cơ các dấu gia công không nhất quán do chuyển đổi nhiều dao.

4. Hình học dành riêng cho ứng dụng

Mỗi thành phần đưa ra những thách thức gia công khác nhau. Hình dạng lưỡi dao, số me, góc xoắn, cấu hình cán, đường kính và thiết kế kênh làm mát có thể được điều chỉnh để phù hợp với ứng dụng thay vì buộc phôi phải vừa với một dụng cụ tiêu chuẩn.

Nó được sử dụng ở đâu?

Máy cắt định hình PCD tùy chỉnh đặc biệt hữu ích khi hình dạng thành phần và tính nhất quán trong sản xuất đòi hỏi khắt khe hơn những gì dụng cụ tiêu chuẩn có thể cung cấp.

• Ô tô:Vỏ hợp kim nhôm, bộ phận truyền động, bộ phận kết cấu và các lỗ bậc chính xác.
• Hàng không vũ trụ:Các thành phần hỗn hợp sợi carbon và các bộ phận kết cấu nhẹ yêu cầu hoàn thiện có kiểm soát.
• Điện tử 3C:Khung giữa, vỏ và các bộ phận chính xác bằng hợp kim nhôm dành cho điện thoại di động và máy tính.
• Thiết bị y tế:Các thành phần chính xác trong đó độ lặp lại kích thước và chất lượng bề mặt là quan trọng.
• Sản xuất công nghiệp:Các rãnh đặc biệt, đường viền không đều, đường cong và các hoạt động tạo hình tùy chỉnh.

Công cụ này đặc biệt thích hợp với các kim loại màu như nhôm và đồng, cũng như vật liệu tổng hợp sợi carbon, nhựa gia cố bằng sợi thủy tinh và nhựa kỹ thuật có độ cứng cao được chọn lọc.

Bạn nên chọn máy cắt phù hợp như thế nào?

Việc chọn một công cụ tạo hình tùy chỉnh nên bắt đầu bằng thành phần thay vì danh mục công cụ. Các kỹ sư nên đánh giá toàn bộ quá trình gia công trước khi hoàn thiện hình dạng dụng cụ.

1. Xác định vật liệu phôi:Xác định độ cứng, độ mài mòn, đặc tính nhiệt và trạng thái chip.
2. Phân tích bản vẽ thành phần:Xem lại các đường viền, rãnh, bán kính, bước, biên dạng lỗ và dung sai kích thước.
3. Xác nhận máy CNC:Kiểm tra tốc độ trục chính, công suất, giao diện giá đỡ dụng cụ, chất làm mát có sẵn và đường bao gia công.
4. Xác định yêu cầu sản xuất:Xem xét quy mô lô, thời gian chu kỳ, kỳ vọng về tuổi thọ công cụ và tính nhất quán cần thiết.
5. Tối ưu hóa hình học dao cắt:Chọn đường kính, cách bố trí me, góc xoắn, thiết kế thân và biên dạng tạo hình thích hợp.
6. Xác nhận thiết kế cuối cùng:Sử dụng bản vẽ CAD và phản hồi gia công để đảm bảo công cụ phù hợp với môi trường sản xuất thực tế.

Đối với công cụ tùy chỉnh, việc cung cấp bản vẽ CAD chi tiết hoặc mẫu hiện có có thể cải thiện đáng kể độ chính xác của thiết kế công cụ. Thông tin về vật liệu phôi, kiểu máy, điều kiện gia công, dung sai yêu cầu và khối lượng sản xuất mục tiêu cũng rất có giá trị.

Công cụ tùy chỉnh cải thiện hiệu quả sản xuất như thế nào?

Giá trị kinh tế của máy cắt tạo hình tùy chỉnh không chỉ được xác định bởi giá mua của nó. Việc xem xét quan trọng hơn là tổng đóng góp của nó cho quá trình gia công.

Ví dụ, một bộ phận yêu cầu một số dao cắt tiêu chuẩn có thể liên quan đến việc thay đổi công cụ lặp đi lặp lại, định vị lại, kiểm tra trung gian và các hoạt động hoàn thiện bổ sung. Một công cụ tạo hình chuyên dụng có thể hợp nhất các hoạt động phù hợp và giảm độ phức tạp của quy trình.

Điều này có thể mang lại một số lợi ích có thể đo lường được:

• Giảm thời gian không cắt do thay đổi công cụ
• Giảm số lượng giai đoạn gia công
• Cải thiện tính nhất quán về kích thước giữa các lô
• Có khả năng giảm bớt yêu cầu về lao động và kiểm tra
• Lập kế hoạch sản xuất dễ dự đoán hơn
• Phù hợp hơn cho sản xuất CNC tự động

Vương Đức Phủ hỗ trợ công cụ PCD tùy chỉnh từ R&D và thiết kế kỹ thuật cho đến sản xuất. Hoạt động kinh doanh dụng cụ chính xác của công ty đã có hơn một thập kỷ kinh nghiệm và phục vụ các ứng dụng ô tô, hàng không vũ trụ, 3C và thiết bị y tế. Công ty cũng tuyên bố rằng độ chính xác gia công của họ có thể đạt đến mức độ chính xác cao, hỗ trợ khách hàng đang tìm kiếm hiệu suất gia công lặp lại.

Để khám phá các giải pháp chính xác liên quan, hãy truy cậpDụng cụ cắt CNCloại.

Câu hỏi thường gặp

Mục đích chính của Máy cắt tạo hình phi tiêu chuẩn PCD là gì?

Mục đích chính của nó là gia công các biên dạng phôi phức tạp hoặc tùy chỉnh với hình dạng cắt chuyên dụng. Nó có thể kết hợp một số yêu cầu tạo hình vào một công cụ và có thể giảm nhu cầu thực hiện nhiều thao tác gia công.

Máy cắt tạo hình PCD có thể sử dụng những vật liệu gì?

Chúng thường thích hợp cho các vật liệu kim loại màu như nhôm, đồng và hợp kim của chúng. Tùy thuộc vào thiết kế công cụ, chúng cũng có thể được sử dụng cho vật liệu tổng hợp sợi carbon, nhựa gia cố bằng sợi thủy tinh và nhựa kỹ thuật chọn lọc.

Đường kính dao cắt và hình dạng lưỡi cắt có thể được tùy chỉnh không?

Đúng. Đường kính, biên dạng lưỡi dao, số lượng me, góc xoắn, cấu hình thân và các đặc điểm cấu trúc khác có thể được thiết kế theo yêu cầu gia công và bản vẽ phôi. Kích thước có sẵn không bị giới hạn ở một kích thước tiêu chuẩn.

Cần có thông tin gì để phát triển máy cắt tạo hình tùy chỉnh?

Một bản vẽ CAD chi tiết rất được khuyến khích. Các kỹ sư cũng nên cung cấp vật liệu phôi, dung sai mục tiêu, thiết bị gia công, điều kiện trục chính, khối lượng sản xuất và các vấn đề gia công hiện tại. Một công cụ hoặc mẫu thành phần hiện có cũng có thể giúp tinh chỉnh thiết kế.

Tại sao chọn PCD thay vì máy cắt cacbua thông thường?

máy tínhD có độ cứng và khả năng chống mài mòn cao hơn đáng kể, có thể giúp duy trì lưỡi cắt sắc bén trong thời gian dài hơn. Đối với các ứng dụng phù hợp, điều này có thể cải thiện độ ổn định kích thước, chất lượng bề mặt, tuổi thọ dụng cụ và hiệu quả gia công tổng thể.

Phần kết luận

Được thiết kế đúng cáchMáy cắt tạo hình phi tiêu chuẩn PCDcó thể biến một hoạt động gia công phức tạp thành một quy trình được kiểm soát và hiệu quả hơn. Sự kết hợp giữa độ cứng PCD, hình học tạo hình tùy chỉnh, độ bền thân cacbua và khả năng gia công một bước khiến nó trở thành một lựa chọn có giá trị cho các bộ phận chính xác có yêu cầu khắt khe về đường nét và bề mặt. Với hơn một thập kỷ kinh nghiệm trong lĩnh vực gia công chính xác, Wangdefu cung cấp các giải pháp tùy chỉnh cho các nhà sản xuất đang tìm kiếm hiệu suất đáng tin cậy và thiết kế công cụ dành riêng cho ứng dụng. Nếu bạn đang phát triển một quy trình gia công phức tạp hoặc cần một dao cắt được thiết kế dựa trên bản vẽ thành phần của bạn,liên hệ với chúng tôiđể thảo luận về các yêu cầu về dụng cụ của bạn và nhận được giải pháp tùy chỉnh.
